Abstract: Ang Gap Sealing ay isang simple at malawak ...
Ang Gap Sealing ay isang simple at malawak na ginagamit na paraan ng pagbubuklod. Pinipigilan nito ang pagtagas batay sa maliit na agwat sa pagitan ng mga pag -aasawa ng mga kamag -anak na gumagalaw na bahagi. Ang langis ng presyon ay napuno sa agwat, umaasa sa pagdirikit sa pagitan ng metal at langis at ang lagkit ng langis upang makabuo ng isang nakakapangit na epekto ng paglaban upang maiwasan ang pagtagas. Ang isang tiyak na halaga ng maliit na agwat ay maaaring bumuo ng isang likidong estado ng alitan sa pagitan ng mandrel at ang nakapirming shell, na lubos na binabawasan ang koepisyent ng friction at pagkonsumo ng enerhiya. Pinapayagan ng mga rotary joints ang isang tiyak na halaga ng pagtagas at isang tiyak na halaga ng pagkawala ng presyon sa mga praktikal na aplikasyon.
Ang isang tiyak na halaga ng pagtagas ay tumatagal ng init na nabuo ng mga spindle bearings sa magkabilang dulo ng rotary joint sa panahon ng pag -ikot sa pamamagitan ng pagtagas ng langis ng port, na maaaring maiwasan ang rotary joint mula sa dumadaloy na langis sa pagitan ng mga port A at B sa panahon ng trabaho. Dahil mayroong pagkakaiba sa presyon ng P-P0 sa magkabilang dulo ng singsing na agwat E, ang naka-block na daloy ng langis ay dumadaloy mula sa gilid ng silid na may mataas na presyon sa gilid ng silid na may mababang presyon, na bumubuo ng isang pagtagas Q0.
Kung ang agwat ay masyadong malaki, ang pagtagas ay tataas at ang pagkawala ng presyon ay magiging malaki, upang ang aktwal na presyon ng pagtatrabaho ay hindi matugunan ang mga pangangailangan sa trabaho; Ang ibabaw ng pag -aasawa ay pinainit dahil sa pag -init. Ang selyo ng agwat ay gumagamit ng isang annular na makinis na agwat ng selyo na may palaging halaga ng agwat E, at ang daloy ng langis ay simetriko sa gitna ng agwat.

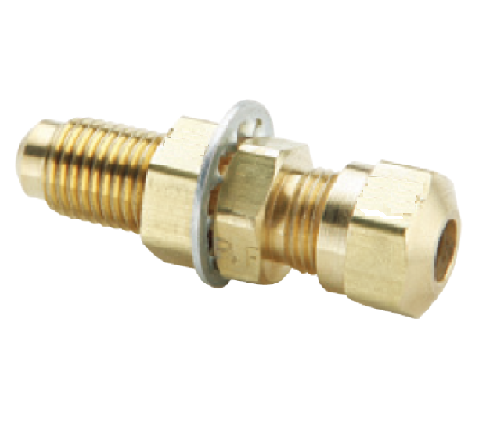

Pangunahing mga item ng pag -install ng magkasanib na haydroliko
.
(2) Kapag ang hose ng goma ay gumagalaw sa kaukulang posisyon, hindi ito dapat hinila nang mahigpit, ngunit dapat na medyo maluwag;
(3) maiwasan ang pagpapapangit ng torsional ng medyas hangga't maaari;
(4) Ang hose ng goma ay dapat na iwasan mula sa mga sangkap ng radiation ng init hangga't maaari, at dapat na mai -install ang isang kalasag ng init kung kinakailangan;
(5) Ang panlabas na pinsala ng medyas ay dapat iwasan, tulad ng pangmatagalang alitan na may ibabaw ng sangkap sa panahon ng paggamit;
(6) Kung ang hose ng goma ay seryosong nabigo dahil sa sarili nitong timbang, dapat na sumusuporta sa mga bahagi.
Kapag ang haba ng ehe ng annular gap ng hydraulic joint ay L, kung ang baluktot na agwat ay hindi isinasaalang-alang, ang rate ng daloy sa pamamagitan ng agwat, iyon ay, ang halaga ng pagtagas, ay maaaring makuha mula sa formula ng Hagen-Poseyier:
Ang kinematic viscosity ng isang likido ay mas nauugnay sa temperatura at mas mababa sa presyon. Ang mas mataas na temperatura, mas mababa ang lagkit. Tulad ng nabanggit sa itaas, ang laki ng agwat ng sealing ay maaaring direktang makaapekto sa nagtatrabaho presyon at kamag -anak na bilis ng rotary joint, kaya ang pagpili ng sealing gap ay napaka kritikal. Ang perpektong selyo ng agwat ay nakamit sa pamamagitan ng pormula
(4) Ang pagkalkula at pagsasanay ay kailangang pagsamahin sa bawat isa. Kinakalkula namin ang sealing clearance ng dinisenyo rotary joint tulad ng mga sumusunod, Kilalang Kondisyon: Gumamit ng No. 46 Anti-wear hydraulic oil, oil supply pressure p = 14MPa; Ang presyon ng port ng langis ng pagtagas ay karaniwang P0 = 0.5Mpa; Ang pinapayagan na pagtagas q = 80 ～ 200ml/min; ang density ng No. 46 hydraulic oil ρ = 0.89kg/cm3; Ang haba ng pagtagas l = 50mm. Sa ilalim ng normal na mga pangyayari, ang temperatura ng operating ng langis ay napili sa dalawang puntos na 40 ° C at 80 ° C, at ang kaukulang mga viscosities ng kinematic ν ay 30CST at 8CST ayon sa pagkakabanggit. Ang pagpapalit ng data sa itaas sa formula (4), maaaring makuha ang maliit na halaga ng agwat sa dalawang temperatura. Ayon sa mga resulta ng pagkalkula at praktikal na karanasan, ang pagpili ng halaga ng clearance sa panahon ng disenyo ay maaaring naaangkop na mapalaki upang matiyak ang clearance na kinakailangan para sa pag -ikot ng rotary joint.
